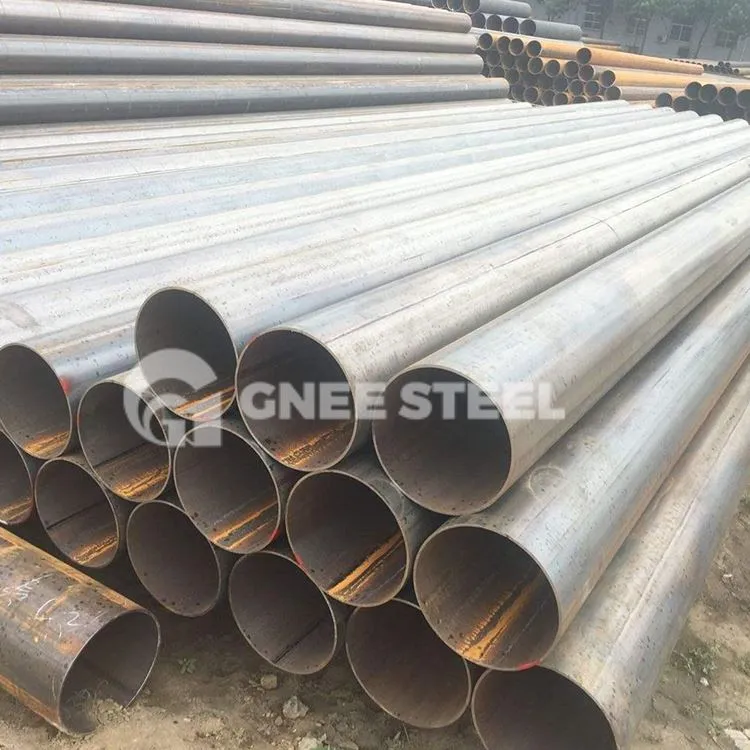

Pipa Baja ERW JIS G3444
Untuk tiang pancang baja pondasi, standar ini hanya berlaku untuk pipa baja yang dilas dengan diameter luar kurang dari 318,5 mm; untuk tiang pancang baja anti longsor, standar ini hanya berlaku untuk pipa baja seamless dan pipa baja las dengan diameter luar kurang dari 318.5mm. Kisaran ukuran yang berlaku untuk standar ini biasanya adalah diameter luar 21,7 hingga 1016,0 mm.
| Komoditas | Pipa Baja Struktural JIS G 3444 ERW | ||||
| Diameter luar | ERW/HFW | LSAW / DSAW | SSAW/HSAW | kanan | SHS |
| 1/8 - 20 inci (10.3 - 508 mm) |
12 - 56 inci (323.8 - 1,420mm) |
8 - 126 inci (219.1 - 3,200mm) |
40x20mm - 1,000 x 800mm |
15x15mm - 1,000 × 1,000 mm |
|
| ketebalan dinding | 0.4 - 16 mm | 6.0 - 40 mm | 6.0 - 26 mm | 1.0 - 30 mm | 0.6 - 30 mm |
| Panjang | 5,8 ~ 12.0 m atau sesuai kebutuhan pelanggan | ||||
| Standar | GB/T 3091, GB/T 13793, ASTM A252, ASTM A53, ASTM A500, EN 10210, EN 10219, API 5L, DIN 1626/1615, DIN 17120, dll. | ||||
| Nilai | SS400, Q235, Q345, Q460, A572 Gr.50, Gr.1/Gr.2/Gr.3, S235, S275, S355, Kelas A/B, X42, X52, X60, X70, dll. | ||||
| Permukaan | Kualitas prima (dipaparkan, diminyaki, cat warna, 3LPE, atau perawatan anti korosi lainnya) | ||||
| Inspeksi | Dengan Komposisi Kimia dan Analisis Sifat Mekanik; Inspeksi Dimensi dan Visual, juga dengan Inspeksi Tak Rusak. |
||||
| Aplikasi | struktur, proyek menara transmisi tenaga listrik, tiang pancang, teknik pipa air, minyak & gas, industri mekanik, proyek kota, jalan dan fasilitas tambahannya, dll. | ||||
| Sedang mengemas | Standar ekspor, dalam jumlah besar / bundel / tas kain nilon dengan kemasan layak laut; atau sesuai dengan permintaan pelanggan. |
||||
| Waktu Pengiriman | 1. 20-45 hari setelah menerima setoran atau L/C yang dikonfirmasi 2. Tergantung pada jumlah pesanan Anda |
||||
| Syarat pembayaran | 1. T/T: 30% T/T di muka, 70% salinan saldo B/L 2. L/C: pada pandangan 3. T/T dan L/C: uang muka 30% T/T, 70% L/C |
||||
| Pelabuhan | Pelabuhan utama Tiongkok | ||||
Komposisi Kimia Jis G3444
| Simbol Kelas | C | Ya | M N | P | S |
| JIS G3444STK 290 | – | – | – | 0.050maks. | 0.050maks. |
| JIS G3444STK400 | 0.25maks. | – | – | 0.040maks. | 0.040maks. |
| JIS G3444STK490 | 0.18maks. | 0.55maks. | 1,65maks. | 0.035maks. | 0.035maks. |
| JIS G3444STK500 | 0.24maks. | 0.35maks. | 0,30 hingga 1,30 | 0.040maks. | 0.040maks. |
| JIS G3444STK540 | 0.23maks. | 0.55maks. | 1,50maks. | 0.040maks. | 0.040maks. |
| Catatan: 1. Jika perlu, elemen paduan lain selain yang diberikan dalam tabel ini dapat ditambahkan. 2. Untuk STK540, komposisi kimia tabung dengan ketebalan dinding lebih dari 12,5 mm dapat disepakati antara pembeli dan produsen. |
|||||
Sifat Mekanik Jis G3444
| Simbol Kelas |
Daya tarik T/mm2 |
Titik Hasil atau Bukti Stres T/mm2 |
Tarik Las T/mm2 |
Meratakan Kekuatan Resistensi | Kelenturan | |
| Jarak antar Pelat Datar (H) | Sudut Bending, a) | Radius Dalam | ||||
| Diameter Luar yang Berlaku | ||||||
| Semua Diameter Luar | Semua Diameter Luar | Semua Diameter Luar | Semua Diameter Luar | 50 mm atau kurang | ||
| JIS G3444STK 290 | 290 menit. | – | 290 menit. | 2/3D | 90 derajat | 6D |
| JIS G3444STK400 | 400 menit. | 235 menit. | 400 menit. | 2/3D | 90 derajat | 6D |
| JIS G3444STK490 | 490 menit. | 315 menit. | 490 menit. | 7/8D | 90 derajat | 6D |
| JIS G3444STK500 | 500 menit. | 355 menit. | 500 menit. | 7/8D | 90 derajat | 6D |
| JIS G3444STK540 | 540 menit. | 390 menit. | 540 menit. | 7/8D | 90 derajat | 6D |
| CATATAN 1 Dalam tabel ini, D adalah diameter luar tabung. CATATAN 2 1 N/mm 2=1 MPa Catatan a) Sudut tekukan diukur dari titik awal tekukan. |
||||||
Pipa ERW JIS G3444
