Pipa Baja Spiral SY/T5037



Standar SY/T5037 menetapkan dimensi, bentuk, kualitas, persyaratan kinerja, metode pengujian, aturan inspeksi, pelapisan, penandaan, dan sertifikat kualitas untuk pipa baja las busur terendam untuk transportasi fluida biasa (termasuk jahitan lurus dan jahitan spiral pipa baja las busur terendam , selanjutnya disebut "pipa baja"). Pipa las spiral SY/T5037 cocok untuk mengangkut cairan umum seperti air, udara, dan uap pemanas.

Kisaran diameter luar nominal untuk pipa baja SY/T5037 tidak kurang dari 219,1 mm, dan kisaran ketebalan dinding nominal t Lebih besar dari atau sama dengan 3,2 mm. Diameter luar nominal dan ketebalan dinding pipa baja harus memenuhi persyaratan SY/T6475 yang relevan. Jika Anda memerlukan spesifikasi pipa baja SY/T5037 lainnya, GNEE Group juga dapat menyediakan pipa las dengan diameter dan ketebalan dinding lain.

Spesifikasi Pipa Las Busur Terendam Spiral SY/T5037

OD	219mm -4064mm
WT	3.2-40mm
Panjang	3m-48m
Asal	Cina
Tes	Analisis Komponen Kimia, Sifat Mekanik (Kekuatan Tarik Ultimate, Kekuatan Hasil, Pemanjangan), Sifat Teknis (Uji Perataan, Uji Bending, Uji Impact), Pemeriksaan Ukuran Eksterior, Uji Hidrostatis, Uji X-ray.

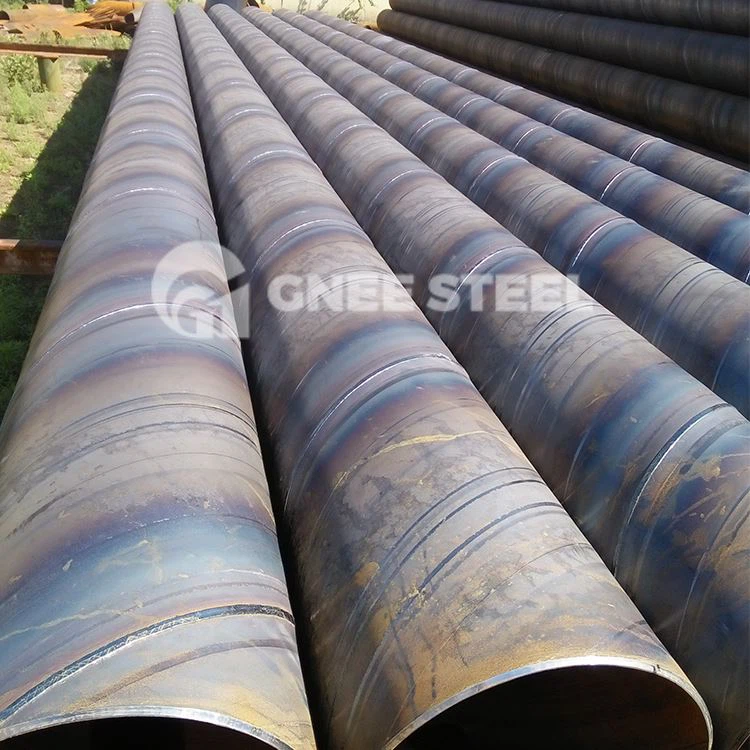

Pipa Baja SSAW SY/T5037











































Pemeriksaan Pipa Baja SY/T5037

• Komposisi kimia

1. Sampel untuk analisa kimia dapat diambil dari pipa baja jadi atau strip/pelat baja. Saat pengambilan sampel dari strip/pelat baja, metode pengambilan sampel harus sesuai dengan ketentuan pengambilan sampel standar strip/pelat baja. Saat pengambilan sampel dari pipa baja, lokasi pengambilan sampel harus tidak kurang dari 1/4 jarak antara las spiral yang berdekatan, atau kira-kira 90 derajat dari las lurus.
2. Analisis komposisi kimia harus dilakukan sesuai dengan bagian terkait GB/T4336 atau GB/223. Jika terjadi perselisihan, hasil analisis kimia basah akan diutamakan.

• Tes keregangan

1. Contoh uji tarik untuk sambungan las sebaiknya diambil tegak lurus terhadap lasan. Lasan harus berada di tengah sampel, dan harus memenuhi persyaratan Gambar 3, dengan tulangan las dilepas. Diperbolehkan untuk meratakan sampel pada suhu kamar.
2. Kecuali ditentukan dalam standar ini, uji tarik harus dilakukan sesuai dengan GB/T2651, dengan suhu pengujian 23 derajat ±5 derajat (atau suhu kamar).

• Uji Dampak

Uji dampak harus dilakukan sesuai dengan GB/T229.

• Tes Tikungan Terpandu

Uji tikungan terpandu harus dilakukan sesuai dengan GB/T2653.

• Tes hidrostatis

Uji hidrostatik harus dilakukan sesuai dengan GB/T241.

• Inspeksi Etsa Asam pada Sambungan Las

1. Inspeksi etsa asam pada permukaan patah sambungan las spiral dan lurus harus dilakukan sesegera mungkin setelah pengelasan selesai.
2. Sampel etsa asam harus diambil dari ujung pipa dengan menggunakan metode pemotongan gas. Permukaan etsa asam harus digiling sehingga garis fusi dapat diamati dengan jelas setelah etsa. Sampel tidak boleh dipalu atau diubah bentuknya sebelum pengujian.

• Pengujian non destruktif

1. Pemeriksaan Rontgen
Metode inspeksi harus mematuhi Lampiran A atau standar lain yang setara dengan Lampiran A.
2. Pengujian Ultrasonik
2.1. Pengujian ultrasonik pada lasan harus mematuhi SY/T6423.2.
2.2. Pengujian ultrasonik pada area lebar 25mm di ujung pipa harus mematuhi SY/T6423.4.
