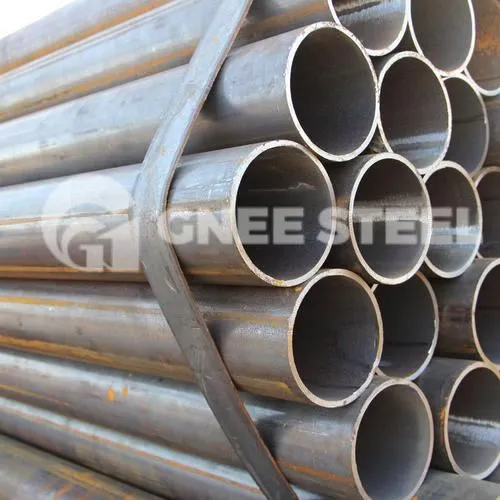

En 10219-2 pipa baja lsaw
En 10219-2 deskripsi pipa baja lsaw
En 10219-2 pipa lurus lurus adalah pipa berlubang struktural las dingin .
Dokumen ini menentukan toleransi untuk bundar yang terbentuk dingin, persegi, persegi panjang dan elips
Bagian berlubang struktural, diproduksi dalam ketebalan dinding hingga 40 mm, dalam rentang ukuran berikut:
- Circular: diameter luar hingga 2 500 mm;
- Square: Dimensi luar hingga 500 mm x 500 mm;
- persegi panjang: dimensi luar hingga 500 mm x 300 mm;
- Elliptical: Dimensi luar hingga 480 mm x 240 mm .
Rumus untuk menghitung sifat penahan bagian yang diproduksi dengan dimensi
Toleransi standar ini, untuk digunakan untuk keperluan desain struktural, diberikan dalam Lampiran A .
Dimensi dan properti sectional untuk kisaran terbatas ukuran yang lebih umum diberikan dalam Lampiran B .
Catatan: Penunjukan sumbu utama bagian (YY) dan sumbu minor (ZZ) selaras dengan penunjukan sumbu
digunakan untuk desain struktural dalam eurocodes struktural .
En 10219-2 spesifikasi pipa baja lsaw
- Size: od: 406-1422.40 mm wt: 1.65-40 mm, panjang: 6mtr -20 mtr
- Standar & Grade: EN10219 Grade S235JRH, S275JOH, S275J2H, S355JOH, S355J2H, S355K2H
- Ujung: ujung persegi/ujung polos (potongan lurus, potongan gergaji, potongan obor), ujung miring/berulir
- Lapisan: lapisan 3pe; lapisan 3pp; lapisan fbe; lapisan epoksi; lukisan khusus
Komposisi Kimia
|
Tingkat baja |
Jenis de- oksidasi a |
% berdasarkan massa, maksimal |
||||||
|
Nama baja |
Nomor baja |
C |
Si |
M N |
P |
S |
N b |
|
|
S235JRH |
1.0039 |
Ff |
0,17 |
- |
1,40 |
0,040 |
0,040 |
0.009 |
|
S275J0H |
1.0149 |
Ff |
0,20 |
- |
1,50 |
0,035 |
0,035 |
0,009 |
|
S275J2H |
1.0138 |
Ff |
0,20 |
- |
1,50 |
0,030 |
0,030 |
- |
|
S355J0H |
1.0547 |
Ff |
0,22 |
0,55 |
1,60 |
0,035 |
0,035 |
0,009 |
|
S355J2H |
1.0576 |
Ff |
0,22 |
0,55 |
1,60 |
0,030 |
0,030 |
- |
|
S355K2H |
1.0512 |
Ff |
0,22 |
0,55 |
1,60 |
0,030 |
0,030 |
- |
|
A . Metode deoksidasi ditetapkan sebagai berikut: FF: Baja yang sepenuhnya terbunuh yang mengandung elemen pengikatan nitrogen dalam jumlah yang cukup untuk mengikat nitrogen yang tersedia (e {{0}} g . min {2}, 020 % total al atau 0,015 % soLuble al) {6} B {{0}} Nilai maksimum untuk nitrogen tidak berlaku jika komposisi kimia menunjukkan total kandungan Al 0,020 % dengan rasio al/n minimum {{6} {{6} {{{6} {{{{{{{n {{{{n {{{n {{n {{n {{{n {{n {{n {{n {{{n {{{n {{{n {{non {n {{n {{n. |
||||||||
Sifat mekanik
|
Tingkat baja |
Kekuatan luluh minimum reh mpa |
Kekuatan Tarik RM MPa |
Perpanjangan minimum A D % |
Dampak Minimum Energi Kv E J |
|||||
|
Baja nama |
Nomor baja |
||||||||
|
Ketebalan yang ditentukan mm |
Ketebalan yang ditentukan mm |
Ketebalan yang ditentukan mm |
pada suhu uji |
||||||
|
£ 16 |
> 16 £ 40 |
< 3 |
³ 3 £ 40 |
£ 40 |
-20 derajat |
0 derajat |
20 derajat |
||
|
S235JRH a |
1.0039 |
235 |
225 |
360-510 |
360-510 |
24 b |
- |
- |
27 |
|
S275J0H a |
1.0149 |
275 |
265 |
430-580 |
410-560 |
20 c |
- |
27 |
- |
|
S275J2H |
1.0138 |
27 |
- |
- |
|||||
|
S355J0H a |
1.0547 |
355 |
345 |
510-680 |
470-630 |
20 c |
- |
27 |
- |
|
S355J2H |
1.0576 |
27 |
- |
- |
|||||
|
S355K2H |
1.0512 |
40 f |
- |
- |
|||||
|
A . Properti dampak hanya diverifikasi ketika opsi 1 . 3 ditentukan. b . untuk ketebalan> 3 mm dan ukuran bagian d/t <15 (bulat) dan (b+h)/2t <12,5 (persegi dan persegi panjang) perpanjangan minimum dikurangi dengan 2. untuk ketebalan £ 3 mm nilai minimum untuk elongasi adalah 17 %{{10} c . untuk ukuran bagian d/t<15 (circular) and (B+H)/2T<12,5 (square and rectangular) the minimum elongation is reduced by 2. d . untuk ketebalan <3 mm lihat 9.2.2. e . untuk properti dampak untuk potongan uji bagian yang dikurangi lihat 6.7.2. f . Nilai ini sesuai dengan 27j pada –30 derajat (lihat en 1993-1-1) . |
|||||||||
En 10219-2 pipa lsaw dalam stok
Aplikasi
- Struktur baja arsitektur: rangka bangunan bertingkat tinggi, penyangga kisi (terutama tabung persegi/persegi panjang) .
- Mesin konstruksi: booming crane, rel lift (persyaratan kekuatan luluh tinggi) .
- Struktur bantu jembatan: pangkalan pagar pembatas, bingkai dukungan sementara (bahan tahan cuaca seperti s355j 0 h .
