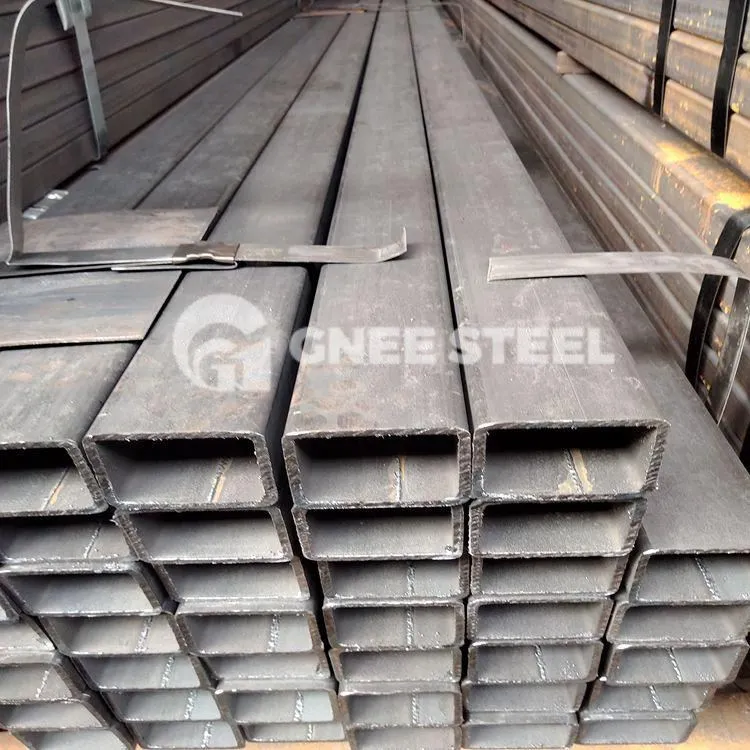

Tabung Baja Karbon JIS G3466 Bentuk Persegi dan Persegi Panjang

JIS G3466 adalah standar industri Jepang. Pipa persegi dan persegi panjang JIS G3466 adalah pipa baja karbon yang digunakan untuk teknik sipil, konstruksi, dan aplikasi struktural lainnya.

Spesifikasi Tabung Persegi dan Persegi Panjang JIS G3466

Kelas: STKR 400, STKR 490

Ukuran Persegi: 40*40mm-350*350mm

Ukuran Persegi Panjang: 20*50mm-200*400mm

Ketebalan dinding: 1.6-12mm

Aplikasi: Untuk Teknik Sipil, Arsitektur, Struktur Lainnya

Teknik: Finishing dingin, finishing panas, ERW

MOQ: 3 Ton

Syarat Pembayaran: T/T, L/C

Pipa Struktural JIS G3466Komposisi kimia:

Kualitas baja	Komposisi kimia %
	C	Ya	M N	P	S
STKR 400	0.25 maks.	-	-	0.040 maks.	0.040 maks.
STKR 490	0.18 maks.	0.55 maks.	1,50 maks.	0.040 maks.	0.040 maks.

Pipa Struktural Karbon JIS G3466Proporsi mekanis:

Kualitas baja	Daya tarik	Kekuatan Hasil	Perpanjangan %
	Tidak ada	Tidak ada	(Benda uji no.5)
STKR 400	400 {41} menit.	245 {25} menit.	23 menit.
STKR 490	490 {50} menit.	325 {33} menit.	23 menit.

Pipa Struktural Karbon JIS G3466



































Lima Metode untuk Mendeteksi Cacat Permukaan pada Pipa Persegi Panjang JIS G3466

1. Pengujian Arus Eddy
Pengujian arus eddy tersedia dalam berbagai bentuk, termasuk pengujian arus eddy konvensional, pengujian arus eddy medan jauh, pengujian arus eddy multifrekuensi, dan pengujian arus eddy berdenyut. Dengan menggunakan sensor arus eddy, berbagai jenis dan bentuk cacat pada permukaan pipa struktural JIS G3466 menghasilkan sinyal yang berbeda. Keunggulan metode ini adalah akurasi deteksi yang tinggi, sensitivitas tinggi, kecepatan deteksi yang cepat, dan kemampuan untuk mendeteksi permukaan dan bawah permukaan pipa, terlepas dari kontaminan permukaan seperti minyak. Kerugiannya meliputi tingkat deteksi palsu yang tinggi, di mana struktur yang tidak cacat dapat salah diidentifikasi sebagai cacat, dan kesulitan dalam menyesuaikan resolusi deteksi.

2. Pengujian Ultrasonik
Ketika gelombang ultrasonik memasuki material dan menemukan cacat, sebagian gelombang suara akan terpantul. Pemancar dan penerima dapat menganalisis gelombang yang terpantul untuk mendeteksi cacat secara akurat. Pengujian ultrasonik umumnya digunakan untuk memeriksa tempaan, yang menawarkan sensitivitas deteksi cacat yang tinggi. Namun, memeriksa pipa dengan bentuk yang rumit merupakan tantangan, memerlukan tingkat kehalusan permukaan tertentu pada pipa persegi panjang, dan memerlukan agen penggandeng untuk mengisi celah antara probe dan permukaan yang diperiksa.

3. Pengujian Partikel Magnetik
Pengujian partikel magnetik bekerja dengan menciptakan medan magnet di dalam material pipa persegi panjang JIS G3466. Bila terdapat ketidaksinambungan atau cacat di permukaan atau dekat permukaan, garis medan magnet terdistorsi secara lokal, menciptakan kutub magnet pada ketidaksinambungan tersebut. Keuntungannya meliputi investasi peralatan yang rendah, keandalan yang tinggi, dan hasil yang intuitif. Kerugiannya adalah biaya operasi yang tinggi, ketidakmampuan untuk mengklasifikasikan cacat secara akurat, dan kecepatan deteksi yang lebih lambat.

4. Pengujian Inframerah
Dengan menggunakan kumparan induksi frekuensi tinggi, arus eddy dihasilkan pada permukaan pipa persegi panjang JIS G3466. Arus ini menyebabkan area cacat mengonsumsi lebih banyak energi listrik, sehingga meningkatkan suhu setempat. Deteksi inframerah terhadap kenaikan suhu ini membantu menentukan kedalaman cacat. Pengujian inframerah umumnya digunakan untuk mendeteksi cacat pada permukaan datar dan tidak cocok untuk permukaan logam yang tidak rata.

5. Pengujian Kebocoran Fluks Magnetik
Metode pengujian kebocoran fluks magnetik sangat mirip dengan pengujian partikel magnetik tetapi menawarkan rentang aplikasi yang lebih luas, sensitivitas yang lebih tinggi, dan keandalan yang lebih besar dibandingkan dengan pengujian partikel magnetik.
