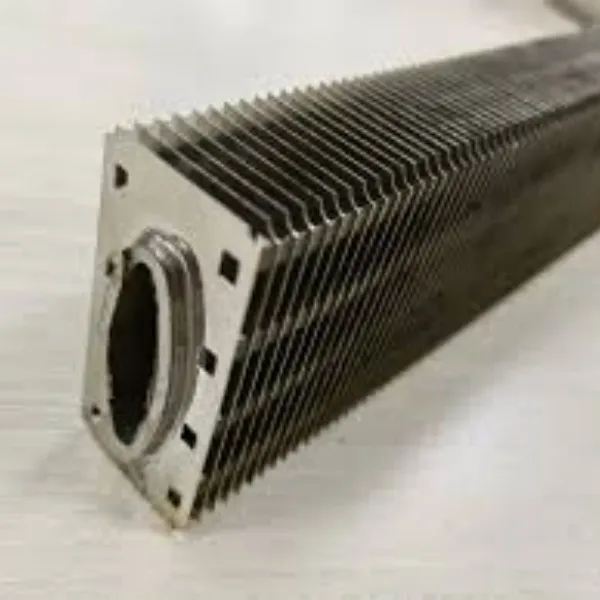

Tabung Elips Dengan Tabung Sirip Persegi Panjang| Tabung Bersirip Oval

Desain Tabung Bersirip Elips menggunakan tabung berbentuk elips dengan bentuk foil udara yang efisien untuk meminimalkan hambatan aliran sisi udara, Sedangkan sirip persegi panjang ini dapat meningkatkan karakteristik kinerja perpindahan panas dibandingkan dengan jenis tabung bulat.

Tabung bersirip oval adalah jenis penukar panas khusus yang dilengkapi tabung dasar berbentuk oval dengan sirip persegi panjang eksternal. Varian desain ini antara lain tabung bersirip persegi panjang lonjong, tabung bersirip lonjong-oval, tabung bersirip lonjong melingkar, tabung pipih lonjong spiral, dan tabung bersirip lonjong berbentuk H. Tabung bersirip oval ini semakin disukai karena peningkatan efisiensinya dibandingkan dengan tabung bersirip bulat tradisional, menjadikannya lazim di sektor-sektor seperti produksi etilen dan penyulingan minyak.

Ketahanan korosi pada sirip ini akan sangat tinggi setelah digalvanis dengan hot dip. Tabung sirip ini sangat kompak dibandingkan dengan jenis tabung sirip lainnya dan efisiensi perpindahan panasnya signifikan. Jadi ini juga disebut tabung sirip elips/oval galvanis yang dicelup panas.

1. Menghasilkan tabung baja oval yang mulus atau dilas;

2. Melubangi sirip persegi panjang melalui cetakan pada gulungan baja;

3. Secara otomatis mengisi sirip ke dalam tabung elips;

4. Hot dip menggembleng tabung bersirip. Tabung bersirip dicelupkan ke dalam tangki seng leleh. Celah antara sirip dan tabung inti diisi sepenuhnya oleh seng.

1. Dibandingkan dengan tabung bersirip bulat, tabung bersirip elips lebih mudah untuk mencapai tata letak yang kompak, yang mengurangi volume keseluruhan seluruh penukar panas, sehingga mengurangi luas lantai. Meminimalkan ukuran keseluruhan dan jejak penukar panas.

2. Karena karakteristik bentuk tabung bersirip elips, hambatan sisi udaranya kecil, dan koefisien perpindahan panas antar fluida meningkat; Resistansi termal dalam tabung relatif kecil, sehingga meningkatkan perpindahan panas fluida dalam tabung. Meningkatkan koefisien perpindahan panas antar cairan, meningkatkan efisiensi.

3. Luas perpindahan panas tabung bersirip elips lebih besar dibandingkan dengan tabung bundar dengan luas penampang yang sama, karena keliling perpindahan panas tabung elips lebih panjang pada luas penampang yang sama. Menawarkan perimeter perpindahan panas yang lebih besar daripada tabung melingkar, sehingga meningkatkan kinerja.

4. Sirip baja persegi panjang adalah tabung bersirip elips yang paling umum digunakan dengan kekuatan tinggi. Tabung dasar tidak boleh membeku di musim dingin dan memiliki masa pakai yang lama. Sirip baja persegi panjang memastikan daya tahan dan umur panjang, mencegah masalah seperti pembekuan dan retak dalam cuaca dingin.

5. Karena tabung bersirip elips dapat disusun lebih kompak, tabung baris depan mempunyai dampak yang lebih besar pada tabung baris belakang. Hambatan aliran eksternal tabung dapat dikurangi dengan meningkatkan jarak sirip tabung baris belakang, namun jumlah baris tabung tidak boleh terlalu banyak. Konfigurasi yang ringkas menurunkan hambatan aliran eksternal, sehingga secara efektif mengoptimalkan sirkulasi udara.

6. Suhu kerja maksimum Tabung Bersirip Elips mencapai 400 derajat.

Untuk meneruskan penawaran promt kepada Anda, kami akan dengan senang hati menerima pertanyaan terperinci termasuk:

• Bahan tabung dasar

• Ukuran tabung dasar (OD x WT x Panjang)

• Bahan sirip

• Tipe sirip

• Diameter atau tinggi sirip

• Ketebalan sirip

• Sirip per inci, meter atau jarak sirip

• Panjang ujung polos dan tidak bersirip

• Jumlah Tabung Bersirip

(Fabrikasi tambahan, seperti membengkokkan atau mengelas tabung menjadi pelat tabung atau rakitan)
