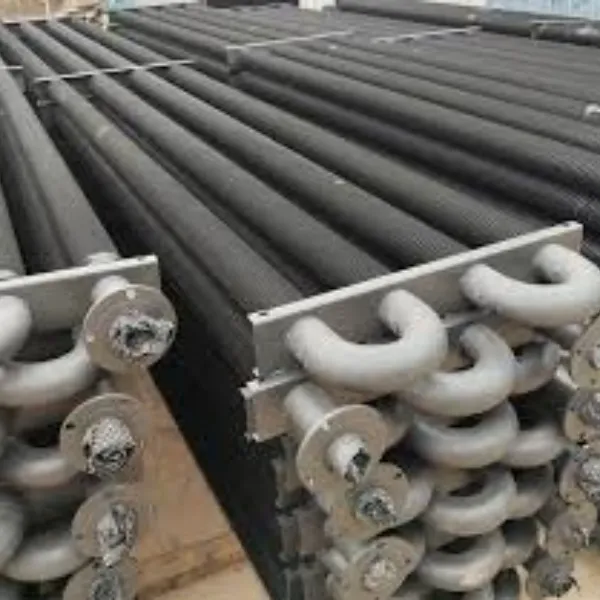

Bundel Tabung Bersirip|Paket Pipa Bersirip

Deskripsi Produk

1. Apa yang dimaksud dengan bundel tabung bersirip?

Bundel tabung bersirip yang terdiri dari beberapa tabung bersirip yang disusun menurut aturan tertentu disebut bundel tabung bersirip. Penukar panas tabung bersirip dapat terdiri dari satu atau lebih bundel tabung bersirip.

2. Apa komposisi bundel tabung bersirip?

Tabung bersirip (beberapa tabung): elemen dasar perpindahan panas.

Kotak tabung (header) atau pelat tabung: bagian header, siku atau pelat baja yang menghubungkan kedua ujung tabung sirip.

Ketika tabung bersirip dihubungkan dengan header atau lembaran tabung, jarak antara tabung bersirip ditetapkan, dan kotak tabung membentuk saluran aliran kontinu untuk fluida di dalam tabung. Bingkai: dukung dan perbaiki seluruh bundel tabung bersirip.

3. Susunan bundel tabung bersirip?

Dalam bundel tabung bersirip, pemilihan susunan tabung bersirip sangatlah penting. Ada dua jenis pengaturan: terhuyung-huyung dan berurutan. Yang disebut susunan terhuyung mengacu pada susunan pipa melintang searah aliran udara, sedangkan susunan sejajar mengacu pada susunan pipa berurutan dalam arah aliran udara.

Gambar berikut mengacu pada bahwa tabung bersirip dengan struktur sirip yang berbeda, seperti sirip persegi panjang atau sirip pelat integral (disebut juga sirip pelat), juga dapat dibagi menjadi terhuyung-huyung dan sejajar.

Panah pada gambar melambangkan arah aliran fluida di luar pipa, S1 melambangkan jarak pipa melintang, dan S2 melambangkan jarak pipa memanjang.

Keuntungan dan kerugian susunan in-line dan staggered:

Susunan berurutan: ketika fluida mengalir di sekitar bagian luar pipa, gangguannya kecil dan koefisien perpindahan panasnya rendah, namun keuntungannya adalah resistansinya kecil.

Baris silang: ketika fluida mengalir di sekitar bagian luar pipa, ia mengalami gangguan besar dan koefisien perpindahan panas yang tinggi, namun kerugiannya adalah hambatannya besar. Ketika tidak ada batasan ketat pada penurunan resistensi, pengaturan yang terhuyung-huyung sebaiknya lebih disukai; Jika penurunan resistansi yang diperlukan sangat kecil, skema pengaturan sekuensial harus dipilih.

4. Bentuk struktur tajuk tabung bersirip

Jika bentuk susunan bundel tabung bersirip (berurutan atau terhuyung-huyung, dan pemilihan jarak tabung) terutama ditentukan dengan mempertimbangkan persyaratan perpindahan panas fluida di luar tabung, maka bentuk dan struktur kotak tabung terutama ditentukan. berdasarkan kebutuhan tekanan dan perpindahan panas fluida di dalam tabung.

Secara umum, prinsip-prinsip berikut harus diikuti:

(1) Jika tekanan fluida di dalam pipa relatif tinggi, pipa bundar berdiameter besar umumnya dipilih sebagai pipa header. Misalnya pada aplikasi boiler, hampir semua menggunakan tabung melingkar sebagai tabung kotak/tabung header.

(2) Dalam penerapan pendingin udara, header tabung persegi lebih disukai.

Keuntungan dari header tabung persegi adalah beberapa baris tabung sirip dapat dihubungkan secara bersamaan. Jika terjadi kondensasi uap di dalam pipa, diperlukan ruang uap yang besar, dan perlu menyambungkan header tabung dengan beberapa baris pipa.

(3) Jika perbedaan suhu antara saluran masuk dan saluran keluar fluida dalam pipa besar, kotak pipa dapat berubah bentuk karena perbedaan muai panas pada tepi pipa. Dalam hal ini, kotak pipa tipe dekomposisi harus digunakan.

(4) Kecuali baris pertama dan terakhir dari kumpulan tabung, yang harus dihubungkan dengan kotak pipa yang sesuai, baris lainnya harus dihubungkan satu-satu dengan siku.
