Deskripsi Produk

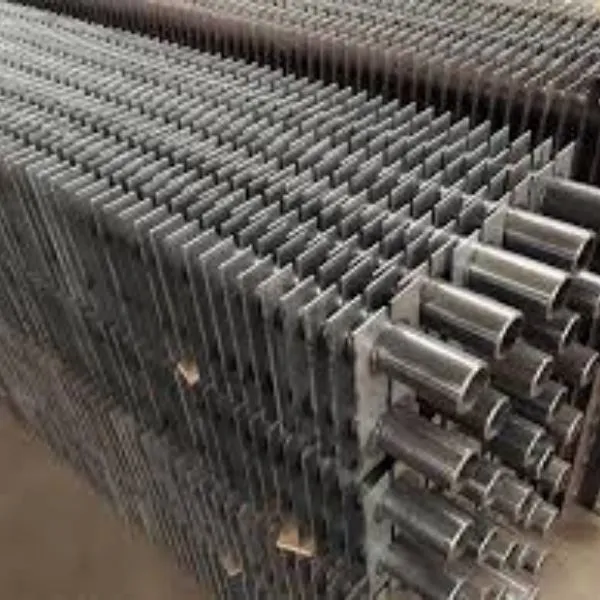

Apa itu Tabung Bersirip Paralel?

Tabung bersirip paralel terbuat dari sirip persegi yang dilas. Itu juga disebut tabung bersirip tipe H. Tabung bersirip paralel dapat berupa tabung ganda atau tabung tunggal. Tabung bersirip paralel dibuat dengan mengelas resistansi sirip pada tabung.

Aplikasi tabung bersirip paralel:

Tabung bersirip paralel sebagian besar terintegrasi untuk aplikasi umum dengan boiler dan economizer pemulihan panas limbah yang menggunakan batu bara, bahan bakar minyak berat, limbah industri, atau pembakaran sampah rumah tangga.

Tabung bersirip paralel memungkinkan penggunaan di semua sistem pembersihan konvensional: peledakan tembakan, hembusan udara atau uap, pencucian…

Desain 'Double H' untuk mengelas tabung ganda dengan sirip baja secara bersamaan. Konfigurasi ini dapat mengurangi jumlah dukungan yang diperlukan karena kekakuan yang melekat.

Tabung bersirip paralelkeuntungan,

Penjajaran sirip dalam bundel memungkinkan terciptanya saluran paralel yang membersihkan sendiri, dengan penurunan tekanan rendah.

Fokus tabung bersirip paralel

Jarak sirip dari 10 hingga 30 mm.

Panjang tabung hingga 15 meter.

Gangguan sirip dapat berdasarkan permintaan.

Bahan tabung bersirip paralel:

Bahan dasar untuk tabung dan sirip: baja karbon A179, A192, Baja Paduan sesuai A213 A335, Baja tahan karat A312, Kompatibel dengan tabung bersirip besi cor untuk unit hibrida. Dimensi sirip khusus berdasarkan permintaan.

Sesuai dengan kebutuhan pasar domestik, setelah bertahun-tahun pengalaman dan belajar dari negara-negara maju, perusahaan kami telah meningkatkan peralatan las tabung bersirip tipe H/tabung bersirip paralel, yang memiliki otomatisasi tingkat tinggi. Teknologi pengelasan dan kualitas produk telah mencapai sertifikasi dari International Classification Society dan lembaga sertifikasi resmi lainnya.

1. Tabung bersirip tipe H / Tabung bersirip paralel Kekuatan dan stabilitas pengelasan

1.1 Uji gaya tarik: lebih besar dari 200MPa atau robekan sebagian pada pipa baja

1.2 Weld width: greater than fin thickness, i.e. welding rate>99%

1.3 Stabilitas kekuatan pengelasan: bagian pertama dari setiap shift harus dilas untuk memenuhi persyaratan 2.1 atau 2.2

1.4 Uji ketahanan lentur las: sirip ditekuk 20 derajat ke kiri dan ke kanan, ditekuk ke kiri dan ke kanan dua kali, dan lasan bebas retak

1.5 Uji palu: pukul bagian atas sirip sejajar dengan pipa baja sampai sirip terlepas, dan sirip itu sendiri tidak patah

1.6 Jika pengujian gagal, fungsi anil harus diaktifkan

2. Tabung bersirip tipe-H/zona terpengaruh panas tabung bersirip paralel

Pengukuran dengan mikroskop dan microhardness tester

Kedalaman zona pipa baja yang terkena panas kurang dari 0,5 mm

3. Akurasi dimensi tabung bersirip tipe-H/tabung bersirip paralel

3.1 Panjang keseluruhan segmen sayap - 1mm~+1mm akurasi gerakan segmental - 0.5mm~+0.5mm

3.2 Jarak - 0.2mm~+0.2mm

3.3 Vertikalitas sirip dan pipa baja - 1 derajat ~+1 derajat

3.4 Kerataan sirip yang dilas pantat pada kelompok yang sama adalah - 0.2mm~+0.2mm, kecuali perbedaan tinggi yang disebabkan oleh toleransi ketebalan sirip

3.5 Perbedaan tinggi sirip yang dilas pantat dalam kelompok yang sama - 0.2mm~+0.2mm

3.6 Toleransi jarak pusat pipa ganda - 0.5mm~+0.5mm

3.7 Dalam kondisi bahan pipa baja yang sama, jarak lembaran dan nomor lembaran yang sama, perubahan panjang tabung bersirip yang berbeda setelah pengelasan adalah konsisten

4. Kecepatan pengelasan tabung bersirip tipe H / tabung bersirip paralel

Diameter luar tabung dasar 25~51, ketebalan sirip 2mm, setiap pasang waktu pengelasan kurang dari 3 detik (tidak termasuk waktu pengumpanan dan pembongkaran serta waktu anil)
