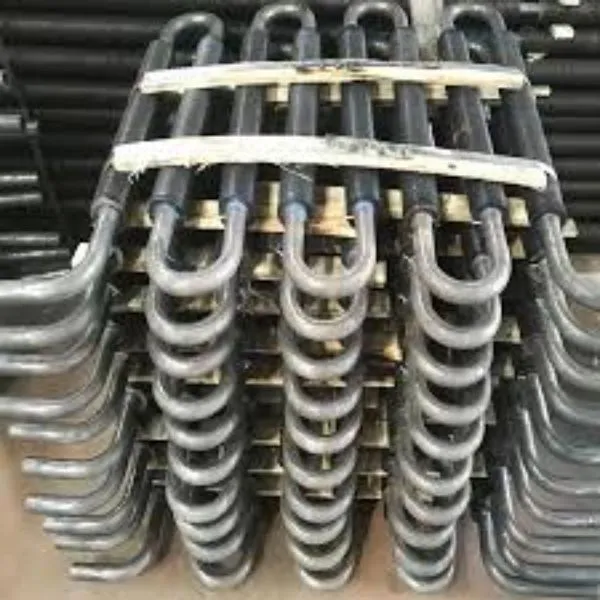

Tabung Bersirip Serpentine|Tabung Sirip Tekuk

Tabung bersirip serpentine atau tabung sirip tikungan adalah jenis perangkat perpindahan panas penting yang digunakan dalam berbagai aplikasi industri, seperti boiler dan penukar panas. Desainnya yang unik, menampilkan sirip yang dililitkan terus menerus dan ditekuk dalam bentuk ular di sekitar permukaan luar tabung, meningkatkan luas permukaan tabung dan meningkatkan perpindahan panas antara tabung dan lingkungan sekitarnya.

Apa kegunaan utama tabung bersirip ular?

Penggunaan Utama

Perangkat Kecil Hemat Energi

Tabung bersirip serpentine khusus dapat dirancang untuk memenuhi kebutuhan spesifik. Desain ini dapat dioptimalkan untuk ukuran dan bentuk perangkat serta karakteristik perpindahan panas yang diperlukan.

Sistem Energi Terbarukan

Tabung bersirip serpentine dapat digunakan untuk mentransfer panas dari panel surya atau sumber panas bawah tanah ke air atau cairan lainnya. Proses ini meningkatkan efisiensi sistem dan mengurangi konsumsi energi.

Pendinginan Elektronik

Tabung bersirip serpentine dapat digunakan untuk memindahkan panas dari komponen elektronik, meningkatkan kinerjanya, dan memperpanjang masa pakainya.

Tabung bersirip serpentine sangat berguna dalam industri yang memerlukan laju perpindahan panas yang tinggi, seperti industri petrokimia dan pembangkit listrik. Mereka dapat digunakan dalam berbagai desain penukar panas, seperti penukar panas shell-and-tube atau berpendingin udara, dan sering digunakan dalam aplikasi di mana ruang terbatas.

Secara keseluruhan, desain tabung bersirip serpentin khusus untuk perangkat hemat energi kecil akan bergantung pada aplikasi spesifik dan persyaratan perangkat. Namun, dengan desain dan optimalisasi yang cermat, tabung ini dapat memainkan peran penting dalam meningkatkan efisiensi dan kinerja berbagai perangkat hemat energi.

Ukuran tabung bersirip serpentine:

Tabung bersirip serpentine tersedia dalam berbagai ukuran dan jenis sirip untuk memenuhi berbagai kebutuhan aplikasi. Parameter ukuran utama untuk tabung bersirip serpentin meliputi:

Diameter Tabung: Diameter tabung adalah diameter luar tabung dasar, yang dapat berkisar dari beberapa milimeter hingga beberapa inci tergantung pada aplikasinya.

Tinggi Sirip: Tinggi sirip adalah jarak antara permukaan luar tabung dasar dan titik tertinggi sirip. Ketinggian sirip dapat berkisar dari beberapa milimeter hingga beberapa sentimeter.

Ketebalan Sirip: Ketebalan sirip adalah ketebalan bahan sirip, yang dapat bervariasi tergantung pada jenis sirip dan persyaratan aplikasi.

Fin Pitch: Fin Pitch adalah jarak antara sirip yang berdekatan sepanjang keliling tabung. Nada sirip dapat bervariasi tergantung pada persyaratan aplikasi.

Jenis sirip yang biasa digunakan pada tabung bersirip serpentin antara lain:

Sirip yang Diekstrusi

Tabung bersirip ekstrusi memiliki sirip yang dibentuk dengan mengekstrusi bahan sirip melalui cetakan ke permukaan luar tabung dasar. Proses ini menghasilkan sirip yang melekat erat pada tabung dasar dan memiliki karakteristik perpindahan panas yang sangat baik.

Sirip Kaki L

Tabung bersirip kaki L memiliki sirip yang dipasang pada tabung dasar menggunakan kaki berbentuk L yang dilas atau dibrazing pada permukaan luar tabung. Sirip jenis ini memberikan kinerja perpindahan panas yang baik dan cocok untuk aplikasi suhu tinggi.

Sirip G

Tabung sirip G memiliki sirip yang dibentuk dengan menggulung potongan datar bahan sirip menjadi konfigurasi berbentuk G dan kemudian menempelkannya ke tabung dasar menggunakan metode mekanis. Tabung G-fin memiliki laju perpindahan panas yang tinggi dan cocok untuk digunakan pada penukar panas kompak.

Sirip Knurled

Tabung bersirip knurled memiliki sirip yang dibentuk dengan mengknurling permukaan luar tabung dasar untuk membuat tonjolan kecil, yang meningkatkan area perpindahan panas. Sirip knurled cocok untuk aplikasi yang memerlukan laju perpindahan panas tinggi.

hFW Sirip padat

Tabung sirip padat las frekuensi tinggi memiliki sirip kontinu yang dilas ke permukaan luar tabung dasar menggunakan proses pengelasan frekuensi tinggi. Sirip dapat dibuat dari berbagai bahan seperti strip baja karbon, strip baja paduan, dan strip baja tahan karat.

Sirip Bergerigi HFW

Sebaliknya, tabung sirip bergerigi las frekuensi tinggi memiliki sirip dengan tepi bergerigi yang dilas ke tabung dasar menggunakan proses pengelasan frekuensi tinggi. Gerigi pada sirip menciptakan turbulensi dalam aliran fluida, yang meningkatkan koefisien perpindahan panas dan meningkatkan efisiensi penukar panas secara keseluruhan.

Pilihan ukuran utama dan jenis sirip tabung bersirip serpentin akan bergantung pada persyaratan aplikasi spesifik, seperti laju perpindahan panas, laju aliran fluida, dan penurunan tekanan.
