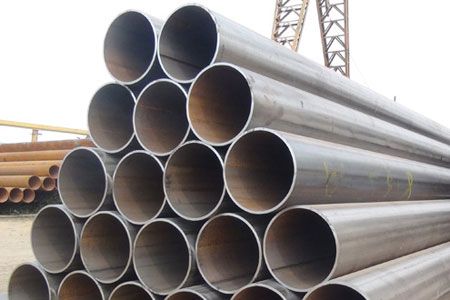

1. Apa itu Pipa Baja A671 CH115 Kelas 11?
Menjawab:
A671 CH115 Kelas 11 adalahpipa baja karbon-fusi-listrik (EFW) listriksesuai dengan standar ASTM A671, dimana:
"CH115"menunjukkan akelas baja karbon dengan kimia terkontrol(konten Mn/Si lebih tinggi dari nilai CG standar).
"Kelas 11"menunjukkan aperingkat tekanan-sedang, diposisikan antara Kelas 10 dan Kelas 22.
Fitur Utama:
Kapasitas Tekanan: Cocok untukKurang dari atau sama dengan 11 MPatekanan desain.
Kisaran Suhu: Layanan standar dari-20 derajat hingga 175 derajat(-4 derajat F hingga 347 derajat F).
Konstruksi: Jahitan memanjang dilas melaluipengelasan busur terendam (SAW)dengan perlakuan panas pasca-las opsional (PWHT).
2. Dimana Biasanya Kelas 11 Digunakan?
Menjawab:
Aplikasi umum meliputi:
Perpipaan Proses Industri: Jalur umpan kimia, sistem udara bertekanan.
Infrastruktur Air: Transmisi air kota (tidak-dapat diminum).
Minyak & Gas: Jalur-pengumpul tekanan rendah (layanan non-asam).
Catatan: Tidak direkomendasikan untukkelelahan siklus kriogenik atau{0}}tinggilingkungan karena ketangguhan dampak yang terbatas.
3. Bagaimana Kelas 11 Dibandingkan dengan Kelas 10 dan Kelas 22?
Menjawab:
| Parameter | Kelas 11 | Kelas 10 | Kelas 22 |
|---|---|---|---|
| Peringkat Tekanan | Kurang dari atau sama dengan 11 MPa | Kurang dari atau sama dengan 10 MPa | Lebih besar dari atau sama dengan 22 MPa |
| Pengujian | Tempat RT + UT opsional | Titik RT (minimal) | 100% RT + wajib UT |
| Ketangguhan Bahan | Charpy Dasar (-ditentukan pelanggan) | Tidak diperlukan | Pengujian suhu rendah-wajib |
Perbedaan Utama: Kelas 11 menawarkan akeseimbangan biaya dan kinerjauntuk-sistem tekanan sedang.
4. Spesifikasi Material dan Mekanik
Menjawab:
Komposisi Kimia:
Karbon: Kurang dari atau sama dengan 0,27%, Mangan: 0,90–1,30%, Silikon: 0,15–0,40%.
Sifat Mekanik:
Kekuatan Tarik:Lebih besar dari atau sama dengan 415 MPa
Kekuatan Hasil:Lebih besar dari atau sama dengan 240 MPa
Charpy V-takik: Opsional (biasanya lebih besar dari atau sama dengan 20J pada 0 derajat jika ditentukan).
Ukuran: Ukuran berkisar dariOD 2" hingga 36"., ketebalan dinding perASME B36.10.
5. Fabrikasi dan Jaminan Mutu
Menjawab:
Pengelasan: MELIHAT denganRadiografi spot 10% (RT)secara default (dapat ditingkatkan hingga 100% per permintaan).
Pengujian:
Uji hidrostatis padaTekanan desain 1,5x.
Pengujian kekerasan untuk verifikasi PWHT (jika diterapkan).
Sertifikasi: StandarMTR (Laporan Uji Pabrik)dengan opsionalSertifikasi ISO 9001.
Kepatuhan Standar: ASTM A671 (primer), dengan penyelarasan keASME B31.3untuk perpipaan proses.
