Peredam Konsentris
Peredam konsentris adalah fitting berbentuk kerucut yang digunakan untuk memperbesar atau memperkecil diameter garis tengah. Mudah untuk mengangkut lumpur dan cairan gerinda dan cocok untuk operasi korosif, juga bermanfaat untuk digunakan di mana peringkat yang berbeda dan perlindungan terhadap keausan diperlukan dalam pengangkutan antara flensa atau pipa. Material yang umum digunakan dalam industri adalah baja karbon, baja paduan dan baja tahan karat.

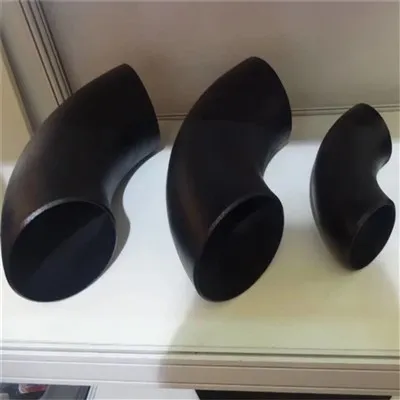

Buttwelding Fitting digunakan dalam sistem perpipaan untuk mengubah arah atau fungsi media, untuk bercabang, memperkecil ukuran pipa atau memasang peralatan bantu. Tersedia dalam berbagai tipe seperti siku, tee, tutup, peredam konsentris, ujung rintisan dan oelt, yang diproduksi dalam bentuk dingin dan panas berdasarkan spesifikasi ASTM A403 dan ASTM A234.
Perlengkapan Pipa Baja Tahan Karat ASTM A403 WP304 & 316
Spesifikasi ASTM A403 mencakup baja tahan karat umum grade WP304 & 316 yang digunakan untuk pipa bertekanan. Pelanggan perlu menunjukkan tipe mulus atau dilas saat membeli alat kelengkapan tingkatan, seperti reduksi konsentris, tee & salib buttwelding, tikungan dan siku pipa baja.
Perlengkapan Pipa Baja Karbon dan Baja Paduan ASTM A234
Spesifikasi ini mencakup baja karbon ASTM A234 dan fitting baja paduan konstruksi semaless dan dilas sesuai standar ASME B16.9. Perlengkapan ini digunakan dalam pipa bertekanan dan fabrikasi bejana bertekanan untuk servis pada suhu sedang dan tinggi.
Materi untuk Redcuer Konsentris ASME B16.9
Kelas Baja Tahan Karat
ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347,904L
Nilai Baja Karbon
ASTM A234 WPB/WPC, ASTM A420 WPL6, ASTM A860 WPHY 42/46/56/60/65
Nilai Baja Paduan
ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92 / WP 22
Dimensi Peredam Konsentris ASME B16.9 & Berat Sch 40
| OD1 | OD2 | AKHIR KE AKHIR | BERAT SCH 40 |
| NPC | NPC | H | kg |
| 3/4 | 3/8 - 1/2 | 38 |
0.07 |
| 1 | 1/2 - 3/4 | 51 | 0.14 |
| 1 1/4 | 1/2 - 1 | 51 | 0.19 |
| 1 1/2 | 1/2 - 1 1/4 | 64 | 0.29 |
| 2 | 3/4 - 1 1/2 | 76 | 0.46 |
| 2 1/2 | 1 - 2 | 89 | 0.85 |
| 3 | 1 1/4 - 2 1/2 | 102 | 1.11 |
| 4 | 2 - 3 1/2 | 102 | 1.8 |
| 5 | 2 - 4 | 127 | 3.05 |
| 6 | 2 1/2 - 5 | 140 | 4.35 |
| 8 | 3 1/2 - 6 | 152 | 7.12 |
| 10 | 4 - 8 | 178 | 11.8 |
| 12 | 5 - 10 | 203 | 17.8 |
| 14 | 6 - 12 | 330 | 34.3 |
| 16 | 6 - 14 | 356 | 48.3 |
| 18 | 8 - 16 | 381 | 65.3 |
| 20 | 10 - 18 | 508 | 102 |
| 22 | 12 - 20 | 508 | - |
| 24 | 12 - 22 | 508 | 143 |
| 26 | 12 - 24 | 610 | - |
| 28 | 14 - 26 | 610 | - |
| 30 | 14 - 28 | 610 | - |
| 32 | 20 - 30 | 610 | 230 |
| 34 | 22 - 32 | 610 | 245 |
| 36 | 22 - 34 | 610 | 282 |
| 38 | 24 - 36 | 610 | - |
| 40 | 28 - 38 | 610 | - |
| 42 | 28 - 40 | 610 | - |
| 44 | 32 - 42 | 610 | - |
| 46 | 34 - 44 | 711 | - |
| 48 | 36 - 46 | 711 | - |
| 52 | 40 - 48 | 711 | - |
| 56 | 40 - 52 | 711 | - |
| 60 | 44 - 56 | 711 | - |
Catatan
1) Selain standar yang disebutkan di atas, standar GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 dll. juga diterapkan.
2) Untuk peredam konsentris dan eksentrik dengan ukuran lebih besar dari yang tercantum dalam tabel di atas, akan dipasok sesuai dengan ukuran yang disepakati oleh pembeli dan pabrikan atau sesuai dengan ukuran pabrikan.
