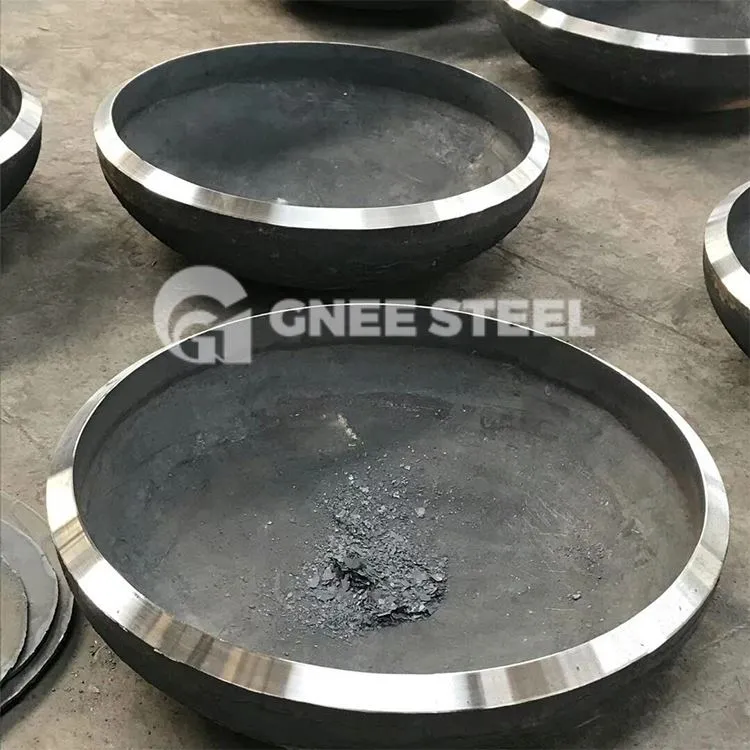

Tutup Pipa Dinding Tebal
Kepala mengacu pada komponen yang digunakan untuk menutup ujung wadah untuk mengisolasi media internal dan eksternal, disebut juga penutup ujung. Kepala wadah berbentuk silinder umumnya berupa cangkang yang berputar. Menurut bentuk permukaan kepala dibedakan menjadi bentuk cembung, kerucut, datar dan gabungan. Kepala cembung mengacu pada kepala dengan bentuk permukaan luar cembung, seperti kepala hemisferis, oval, berbentuk piring, dan bulat tanpa flensa. Beberapa tabung gas menggunakan kepala bawah berbentuk gabungan cembung ke dalam, yang tidak hanya menjamin kekuatan tetapi juga memenuhi kebutuhan penggunaan yang aman.
- Ukuran: DN15-DN1200
Ketebalan dinding: SCH5-SCH160
Bentuk: Tutup pipa setengah bola, tutup pipa oval, dan tutup pipa piring
- Tutup Pipa diproduksi menggunakan bahan baku bermutu unggul:
Tutup ujung baja karbon
Tutup ujung baja tahan karat
ASTM/ASME A234 WPB
ANSI B16.9 / 16.28
Tutup pipa menurut DIN 2617
DIN 28011
Penutup akhir 18" API 5L X46 - DIN28011
Penutup akhir 22" API 5L X46 - DIN28011
Penutup akhir 48" API 5L X46 - DIN28011
Kepala torisferis menurut DIN 28011
Tabel Ukuran Tutup Pipa Baja Berdinding Tebal
| Kode FOSTD - FOXS | Diameter Nominal | dinding th. S mm | Tinggi H mm | Berat Teoretis kg | |||
| Pemilihan. | Dmm | PMS | X | PMS | X | ||
| 5 | 1/2 | 21.34 | 2.77 | 3.73 | 25.4 | 0.03 | - |
| 7 | 3/4 | 26.67 | 2.87 | 3.91 | 25.4 | 0.06 | 0.08 |
| 10 | 1 | 33.40 | 3.38 | 4.55 | 38.1 | 0.10 | 0.14 |
| 12 | 1'' 1/4 | 42.16 | 3.56 | 4.85 | 38.1 | 0.14 | 0.18 |
| 15 | 1'' 1/2 | 48.26 | 3.68 | 5.08 | 38.1 | 0.16 | 0.23 |
| 20 | 2 | 60.32 | 3.91 | 5.54 | 38.1 | 0.27 | 0.32 |
| 25 | 2'' 1/2 | 73.02 | 5.16 | 7.01 | 38.1 | 0.41 | 0.45 |
| 30 | 3 | 88.90 | 5.49 | 7.62 | 50.8 | 0.65 | 0.82 |
| 40 | 4 | 114.30 | 6.02 | 8.56 | 63.5 | 1.15 | 1.54 |
| 50 | 5 | 141.30 | 6.55 | 9.52 | 76.2 | 1.90 | 2.59 |
| 60 | 6 | 168.27 | 7.11 | 10.97 | 88.9 | 2.92 | 4.10 |
| 80 | 8 | 219.07 | 8.18 | 12.70 | 101.6 | 5.07 | 7.3 |
| 100 | 10 | 273 | 9.27 | 12.70 | 127 | 9.1 | 12.0 |
| 120 | 12 | 323.9 | 9.52 | 12.70 | 152 | 13.6 | 17.0 |
| 140 | 14 | 355.6 | 9.52 | 12.70 | 165 | 14.42 | 19.8 |
| 160 | 16 | 406.4 | 9.52 | 12.70 | 178 | 18.86 | 25.89 |
| 180 | 18 | 457.2 | 9.52 | 12.70 | 203 | 27.65 | 36.52 |
| 200 | 20 | 508 | 9.52 | 12.70 | 229 | 35.60 | 46.98 |
| 240 | 24 | 609.6 | 9.52 | 12.70 | 267 | 46 | 64.60 |
Tutup Pipa Baja
